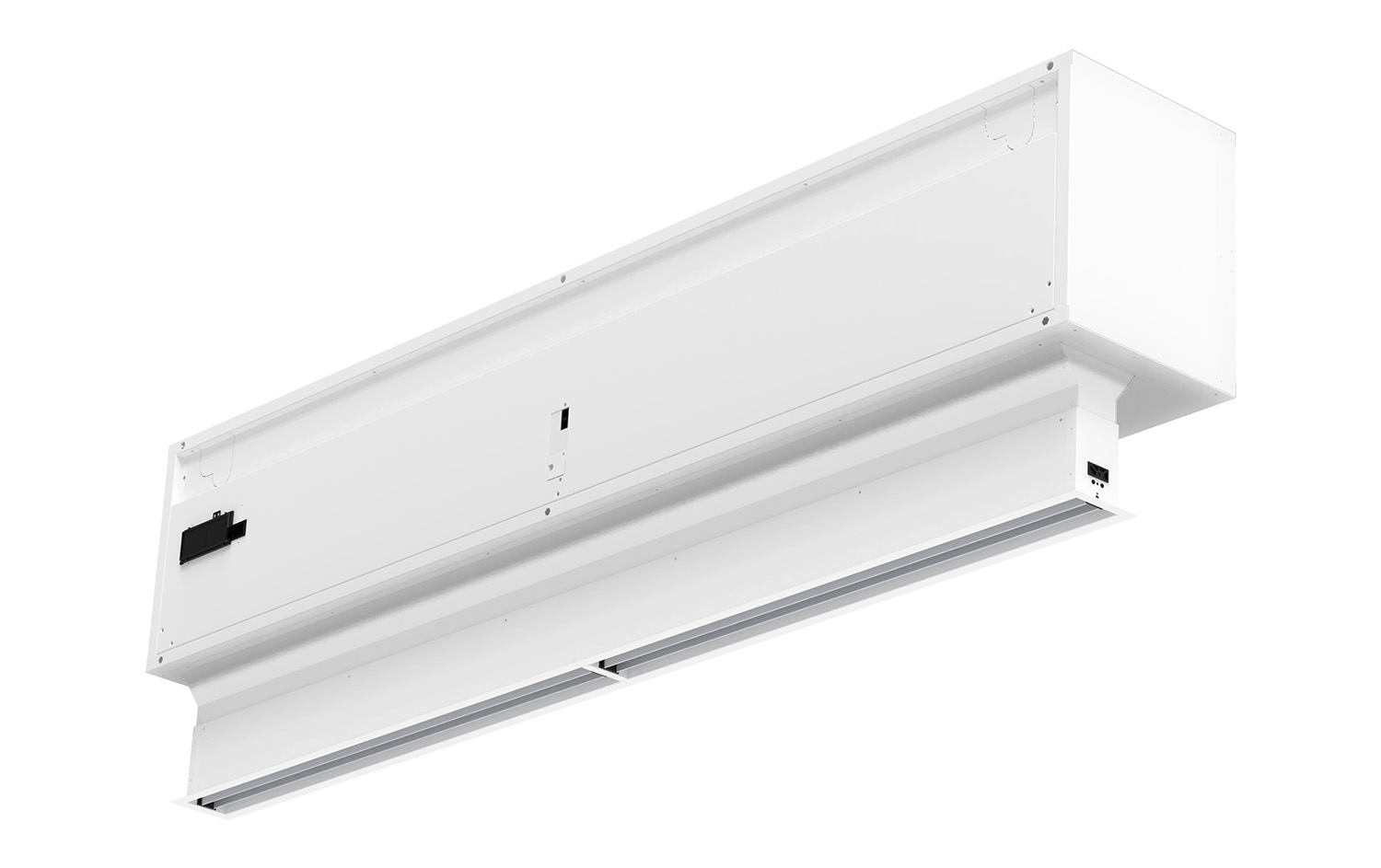

Cortina d'aire Invisair SB-BB
La cortina d'aire INVISAIR BB està dissenyada per instal·lar-se de manera totalment invisible en falsos sostres, columnes o caixons al voltant de la porta, per passar totalment desapercebuda. És la solució ideal en entrades que, per motius arquitectònics, requereixen una cortina d'aire totalment integrada en el disseny interior de l'edifici.
El model BB ha estat dissenyat amb la darrera generació de motors EC, amb ventiladors d'alta eficiència, molt baix consum elèctric i baix nivell sonor.
La potència dels ventiladors és similar a la d'una cortina d'aire industrial, però el consum elèctric és inferior, per la qual cosa és ideal per a portes de major alçada o condicions ambientals més complexes.

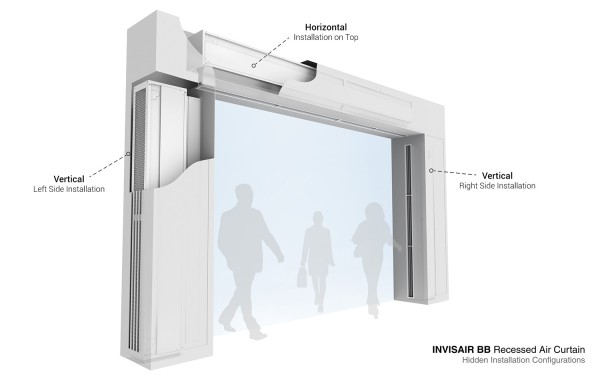

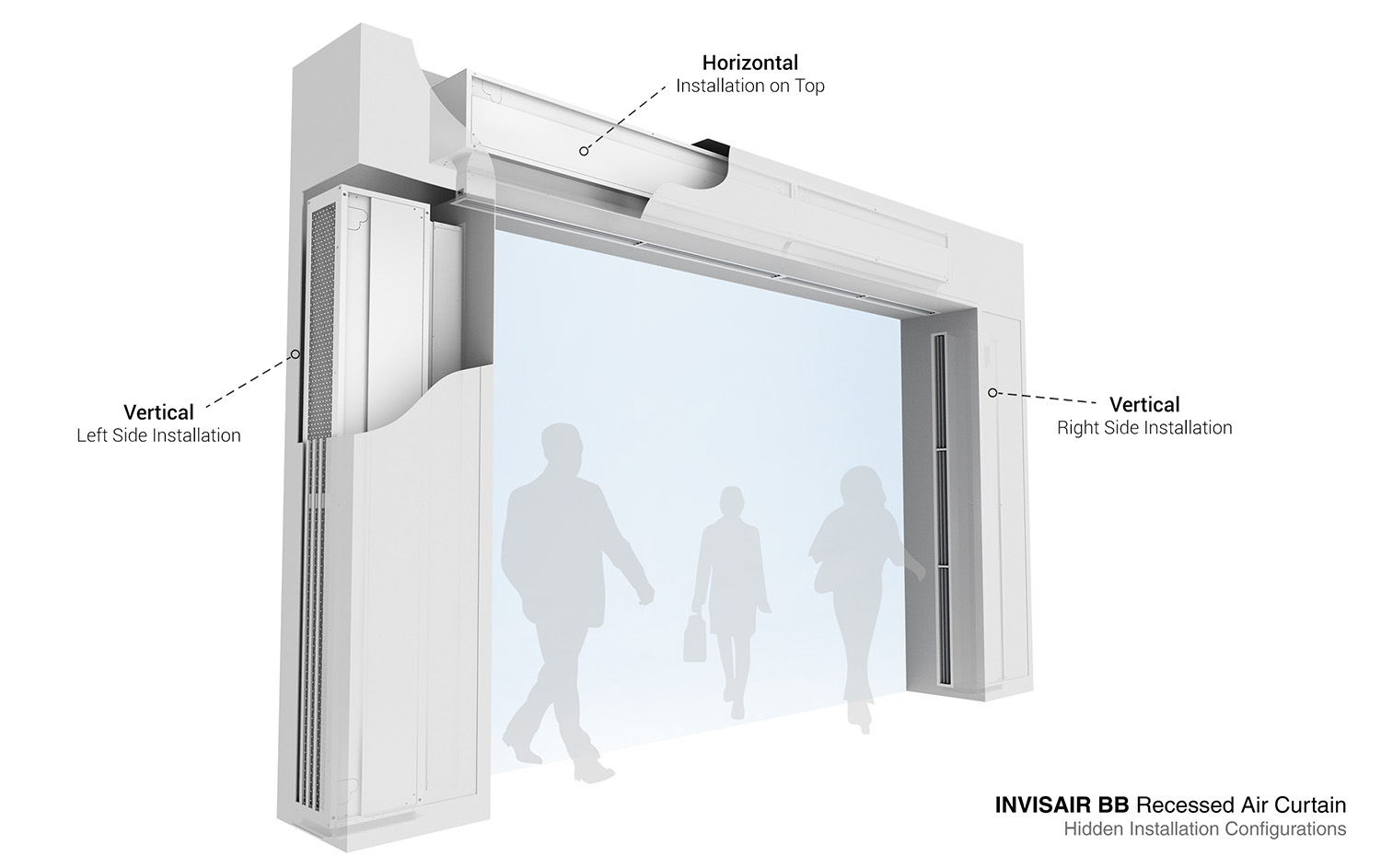

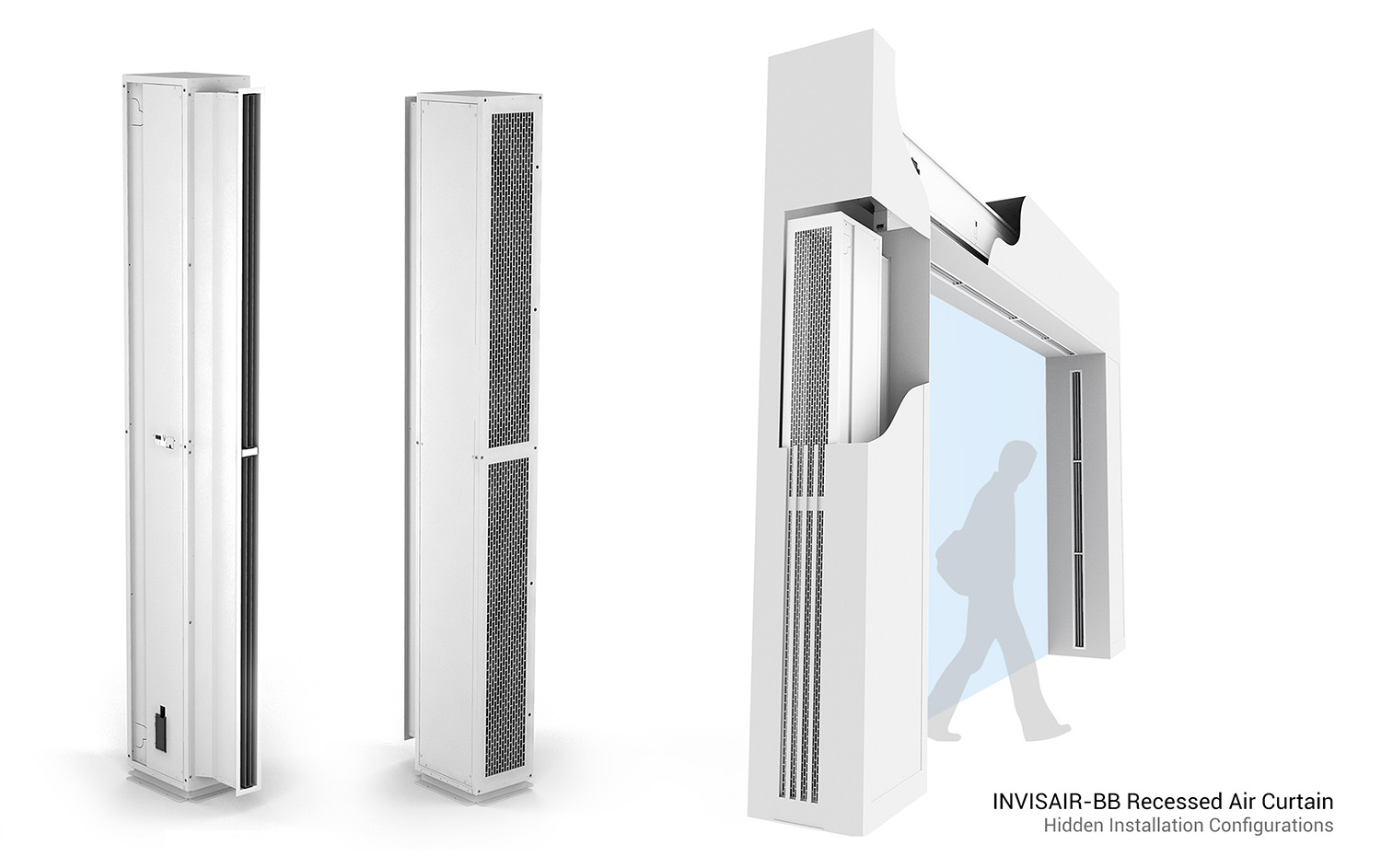

- Especialment dissenyada per ser instal·lada de forma invisible dins d'una columna o caixó per raons arquitectòniques. Es pot muntar vertical o horitzontalment.
- Carcassa autoportant d’acer galvanitzat, acabada amb pintura epoxi-polièster de color blanc RAL9016 com estàndard. Altres colors o acer inoxidable disponible per encàrrec.
- La reixa d'aspiració i descàrrega estan situades de tal forma que el flux d'aire a través de la cortina segueix una línia recta. L'entrada d'aire a la columna o caixó s'ha de realitzar mitjançant una reixa adequada, no inclosa.
- Difusors lineals de descàrrega amb lames d’alumini anoditzat tipus airfoil, regulables 15º en ambdues direccions.
- Ventiladors centrífugs de doble aspiració amb motors EC de rotor extern de baix nivell sonor i consum.
- Els models “P” incorporen bateria d’aigua calenta. Els models “E” incorporen bateria elèctrica de tres etapes amb regulació inclosa. Els models “A” són sense calefacció, només aire. Opcional "DX" amb bateria d'expansió directa.
- Control Plug&Play avançat. Inclou: Control Advanced PRO amb pantalla LCD i termòstat integrat, contacte de porta, cable RJ11 de 7m i comandament remot. OpcionalControl Clever PRO intel·ligent (automàtic, programable, ModBus per PLC, temporitzador, etc.).
Model Cabal Nominal
m³/hAbast Recomanat
mCabal Nominal 208V
m³/hIBB 1000 A 4020 5-7 - IBB 1500 A 5360 5-7 - IBB 2000 A 8040 5-7 - IBB 2500 A 9380 5-7 - IBB 3000 A 10720 5-7 - ISB 1000 A 3060 3,5-5 0 ISB 1500 A 4080 3,5-5 0 ISB 2000 A 6120 3,5-5 0 ISB 2500 A 7140 3,5-5 0 ISB 3000 A 8160 3,5-5 0 Model Cabal Nominal
m³/hPotència Calefacció 400Vx3
kWAbast Recomanat
mCabal Nominal 208V
m³/hIBB 1000 E 4020 6/15/21 5-7 - IBB 1500 E 5360 8/19/27 5-7 - IBB 2000 E 8040 12/30/42 5-7 - IBB 2500 E 9380 16/30/46 5-7 - IBB 3000 E 10720 20/30/50 5-7 - ISB 1000 E 3060 5/10/15 3,5-5 0 ISB 1500 E 4080 7,5/15/22,5 3,5-5 0 ISB 2000 E 6120 10/20/30 3,5-5 0 ISB 2500 E 7140 12/22/34 3,5-5 0 ISB 3000 E 8160 16/26/42 3,5-5 0 Model Cabal Nominal
m³/hAbast Recomanat
mPotència Calefacció 80/60ºC (kW)
kWPotència Calefacció 60/40ºC (kW)
kWPotència Calefacció 50/40ºC
kWCabal Nominal 208V
m³/hIBB 1000 P86 3750 5-7 18.21 - - - IBB 1500 P86 5000 5-7 23.52 - - - IBB 2000 P86 7500 5-7 36.57 - - - IBB 2500 P86 8750 5-7 45.78 - - - IBB 3000 P86 10000 5-7 55.04 - - - ISB 1000 P86 2910 3,5-5 15.58 - - 0 ISB 1500 P86 3880 3,5-5 19.71 - - 0 ISB 2000 P86 5820 3,5-5 31 - - 0 ISB 2500 P86 6790 3,5-5 38.97 - - 0 ISB 3000 P86 7760 3,5-5 46.96 - - 0 IBB 1000 P64 3750 5-7 - 15.16 - - IBB 1500 P64 5000 5-7 - 21.87 - - IBB 2000 P64 7500 5-7 - 31.13 - - IBB 2500 P64 8750 5-7 - 38.96 - - IBB 3000 P64 10000 5-7 - 45.49 - - ISB 1000 P64 2910 3,5-5 - 12.44 - 0 ISB 1500 P64 3880 3,5-5 - 18.55 - 0 ISB 2000 P64 5820 3,5-5 - 22.84 - 0 ISB 2500 P64 6790 3,5-5 - 31.79 - 0 ISB 3000 P64 7760 3,5-5 - 38.31 - 0 IBB 1000 P54 3750 5-7 - - 16.48 - IBB 1500 P54 5000 5-7 - - 24.15 - IBB 2000 P54 7500 5-7 - - 35.04 - IBB 2500 P54 8750 5-7 - - 42.12 - IBB 3000 P54 10000 5-7 - - 49.27 - ISB 1000 P54 2910 3,5-5 - - 14.47 0 ISB 1500 P54 3880 3,5-5 - - 21.19 0 ISB 2000 P54 5820 3,5-5 - - 30.77 0 ISB 2500 P54 6790 3,5-5 - - 36.94 0 ISB 3000 P54 7760 3,5-5 - - 42.6 0 Model Cabal Nominal
m³/hAbast Recomanat
mCabal Nominal 208V
m³/hIBB 1000 A 4020 5-7 - IBB 1500 A 5360 5-7 - IBB 2000 A 8040 5-7 - IBB 2500 A 9380 5-7 - IBB 3000 A 10720 5-7 - ISB 1000 A 3060 3,5-5 0 ISB 1500 A 4080 3,5-5 0 ISB 2000 A 6120 3,5-5 0 ISB 2500 A 7140 3,5-5 0 ISB 3000 A 8160 3,5-5 0 Model Cabal Nominal
m³/hPotència Calefacció 400Vx3
kWAbast Recomanat
mCabal Nominal 208V
m³/hIBB 1000 E 4020 6/15/21 5-7 - IBB 1500 E 5360 8/19/27 5-7 - IBB 2000 E 8040 12/30/42 5-7 - IBB 2500 E 9380 16/30/46 5-7 - IBB 3000 E 10720 20/30/50 5-7 - ISB 1000 E 3060 5/10/15 3,5-5 0 ISB 1500 E 4080 7,5/15/22,5 3,5-5 0 ISB 2000 E 6120 10/20/30 3,5-5 0 ISB 2500 E 7140 12/22/34 3,5-5 0 ISB 3000 E 8160 16/26/42 3,5-5 0 Model Cabal Nominal
m³/hAbast Recomanat
mPotència Calefacció 80/60ºC (kW)
kWPotència Calefacció 60/40ºC (kW)
kWPotència Calefacció 50/40ºC
kWCabal Nominal 208V
m³/hIBB 1000 P86 3750 5-7 18.21 - - - IBB 1500 P86 5000 5-7 23.52 - - - IBB 2000 P86 7500 5-7 36.57 - - - IBB 2500 P86 8750 5-7 45.78 - - - IBB 3000 P86 10000 5-7 55.04 - - - ISB 1000 P86 2910 3,5-5 15.58 - - 0 ISB 1500 P86 3880 3,5-5 19.71 - - 0 ISB 2000 P86 5820 3,5-5 31 - - 0 ISB 2500 P86 6790 3,5-5 38.97 - - 0 ISB 3000 P86 7760 3,5-5 46.96 - - 0 IBB 1000 P64 3750 5-7 - 15.16 - - IBB 1500 P64 5000 5-7 - 21.87 - - IBB 2000 P64 7500 5-7 - 31.13 - - IBB 2500 P64 8750 5-7 - 38.96 - - IBB 3000 P64 10000 5-7 - 45.49 - - ISB 1000 P64 2910 3,5-5 - 12.44 - 0 ISB 1500 P64 3880 3,5-5 - 18.55 - 0 ISB 2000 P64 5820 3,5-5 - 22.84 - 0 ISB 2500 P64 6790 3,5-5 - 31.79 - 0 ISB 3000 P64 7760 3,5-5 - 38.31 - 0 IBB 1000 P54 3750 5-7 - - 16.48 - IBB 1500 P54 5000 5-7 - - 24.15 - IBB 2000 P54 7500 5-7 - - 35.04 - IBB 2500 P54 8750 5-7 - - 42.12 - IBB 3000 P54 10000 5-7 - - 49.27 - ISB 1000 P54 2910 3,5-5 - - 14.47 0 ISB 1500 P54 3880 3,5-5 - - 21.19 0 ISB 2000 P54 5820 3,5-5 - - 30.77 0 ISB 2500 P54 6790 3,5-5 - - 36.94 0 ISB 3000 P54 7760 3,5-5 - - 42.6 0
