Cortina de aire Windbox DX para Bomba de Calor HITACHI

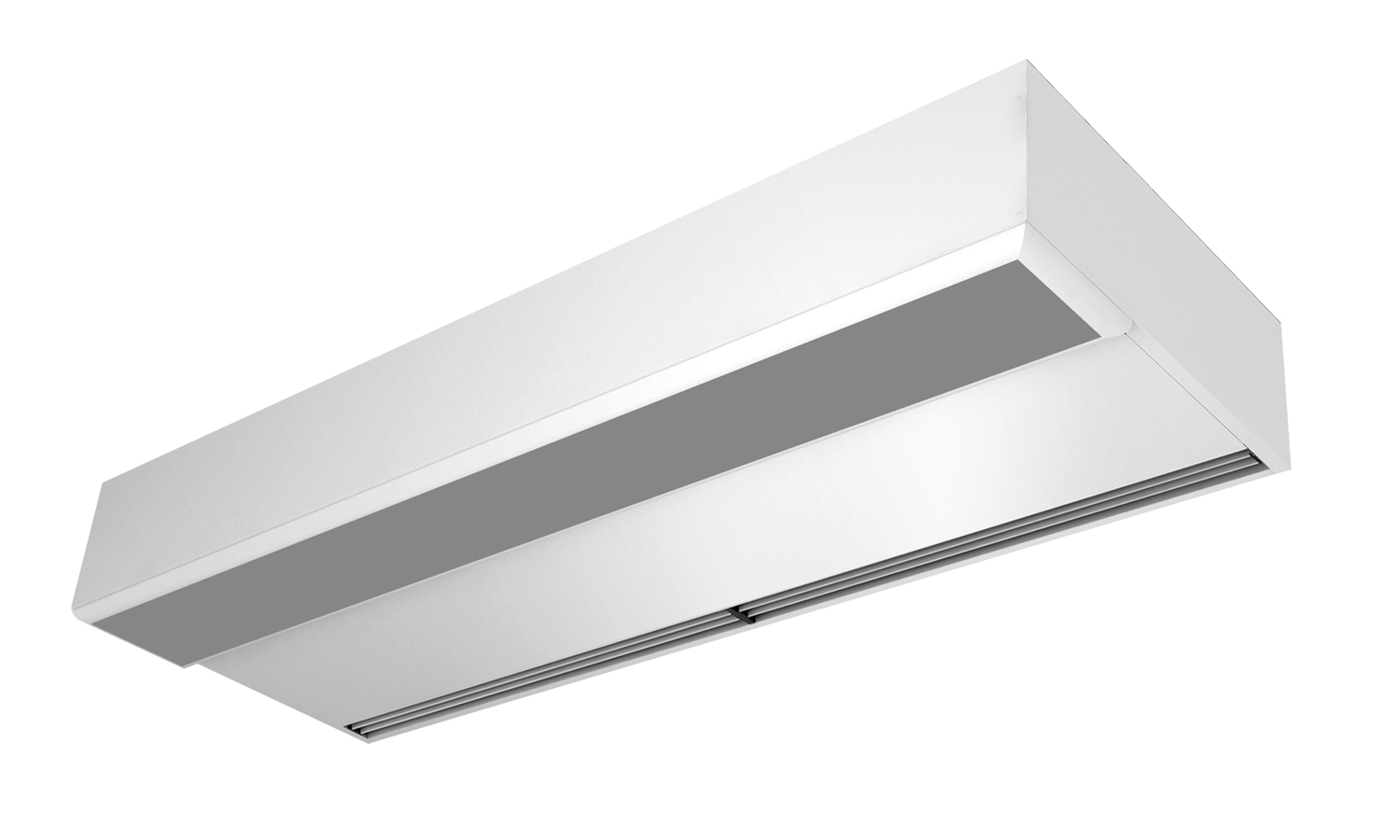

La gama de cortinas de aire WINDBOX ofrece equipos adecuados para todo tipo de accesos comerciales. Se trata de una cortina de aire compacta y robusta, fabricada en acero galvanizado, perteneciente a nuestra gama estándar y con un diseño atemporal. Está preparada para su instalación vista sobre la puerta y admite múltiples configuraciones de instalación en falso techo.
Su versión compatible con bomba de calor de alta eficiencia energética permite conseguir una reducción de hasta el 70 % en el consumo energético y en las emisiones de CO₂ (en modo calefacción).
Sensores preinstalados en la batería de expansión directa. Como opción, bajo pedido, también puede funcionar en modo frío (refrigeración), incorporando una bomba de condensados opcional. Incluye prefiltro interno.
Control avanzado Plug & Play. Incluye: control avanzado PRO con pantalla LCD y termostato integrado, contacto de puerta, cable RJ11 de 7 m y mando a distancia.
DX 1:1
Preparada para la conexión a una unidad exterior de bomba de calor HITACHI Inverter (R32). La válvula de expansión no está incluida y deberá ser adquirida por el cliente. Requiere un KIT de interfaz DX de HITACHI adaptado para cortinas de aire, con válvula de expansión y control programable.
DX VRF
Preparada para la conexión a una unidad exterior de bomba de calor HITACHI VRF (R410A). La válvula de expansión no está incluida y deberá ser adquirida por el cliente. Requiere un KIT de interfaz VRF de HITACHI adaptado para cortinas de aire, con válvula de expansión y control programable.
- Cortina de aire con bomba de calor de alto ahorro energético: Reducción de hasta el 70% en consumo y emisiones de CO2 (modo calor).
- Bastidor autoportante de acero galvanizado, acabado con pintura epoxi-poliéster de color blanco RAL9016 como estándar. Otros colores o acero inoxidable disponible bajo pedido.
- Rejilla frontal de absorción microperforada con funciones de filtro regenerable de fácil servicio. Prefiltro interno incluido.
- Difusores lineales de descarga con lamas de aluminio anodizado tipo airfoil, regulables 15º en ambas direcciones.
- Ventiladores centrífugos de doble aspiración con motores de rotor externo de bajo nivel sonoro. Selector de 5 velocidades. Los modelos "EC" incorporan ventiladores eficientes de muy bajo consumo.
- Incluye batería expansión directa para trabajar en modo calor con sensores de temperatura instalados. Bajo pedido se puede modificar para trabajar en modo frío y calor (no recomendado) con bomba de condensación de agua opcional.
- Control Plug&Play avanzado. Incluye: Control Advanced PRO con pantalla LCD y termostato integrado, contacto de puerta, cable RJ11 de 7m y mando a distancia.
- DX 1:1:
Preparada para conectar a bomba de calor HITACHI Inverter (R410A/R32), no incluida a adquirir por el cliente.
Requiere Kit Interface DX con válvula de expansión directa adaptado para cortina y controlador programable HITACHI (consultar). - DX VRF:
Preparada para conectar a bomba de calor HITACHI VRF (R410A), no incluida a adquirir por el cliente.
Requiere Kit Interface VRF con válvula de expansión directa adaptado para cortina y controlador programable HITACHI (consultar).
Modelo Caudal Nominal
m³/hUnidad Exterior 230Vx1 Unidad Exterior 400Vx3 Alcance Recomendado
mECM 1000 DX8-HI 1640 RAS-3HVNC1 - 2,5-3,8 ECM 1500 DX11-HI 2460 RAS-4HVNC1E RAS-4HNC1E 2,5-3,8 ECM 2000 DX16-HI 3280 RAS-6HVNC1E RAS-6HNC1E 2,5-3,8 ECM 2500 DX21-HI 4100 - RAS-8HNCE 2,5-3,8 ECM 3000 DX26-HI 4920 - RAS-10HNCE 2,5-3,8 ECG 1000 DX8-HI 2190 RAS-3HVNC1 - 3-4,2 ECG 1500 DX13-HI 2920 RAS-5HVNC1E RAS-5HNC1E 3-4,2 ECG 1500 DX15-HI 2920 RAS-6HVNC1E RAS-6HNC1E 3-4,2 ECG 2000 DX22-HI 4380 - RAS-8HNCE 3-4,2 ECG 2500 DX22-HI 5110 - RAS-8HNCE 3-4,2 ECG 2500 DX28-HI 5110 - RAS-10HNCE 3-4,2 ECG 3000 DX28-HI 5840 - RAS-10HNCE 3-4,2 Modelo Caudal Nominal
m³/hAlcance Recomendado
mECM 2500 VRF24-HI 4100 2,5-3,8 ECM 1000 VRF8-HI 1640 2,5-3,8 ECM 1500 VRF12-HI 2460 2,5-3,8 ECM 2000 VRF16-HI 3280 2,5-3,8 ECM 2000 VRF19-HI 3280 2,5-3,8 ECM 2500 VRF21-HI 4100 2,5-3,8 ECM 3000 VRF26-HI 4920 2,5-3,8 ECG 1000 VRF10-HI 2190 3-4,2 ECG 1500 VRF13-HI 2920 3-4,2 ECG 1500 VRF15-HI 2920 3-4,2 ECG 2000 VRF20-HI 4380 3-4,2 ECG 2000 VRF24-HI 4380 3-4,2 ECG 2500 VRF25-HI 5110 3-4,2 ECG 2500 VRF29-HI 5110 3-4,2 ECG 3000 VRF29-HI 5840 3-4,2 Modelo Caudal Nominal
m³/hUnidad Exterior 230Vx1 Unidad Exterior 400Vx3 Alcance Recomendado
mECM 1000 DX8-HI 1640 RAS-3HVNC1 - 2,5-3,8 ECM 1500 DX11-HI 2460 RAS-4HVNC1E RAS-4HNC1E 2,5-3,8 ECM 2000 DX16-HI 3280 RAS-6HVNC1E RAS-6HNC1E 2,5-3,8 ECM 2500 DX21-HI 4100 - RAS-8HNCE 2,5-3,8 ECM 3000 DX26-HI 4920 - RAS-10HNCE 2,5-3,8 ECG 1000 DX8-HI 2190 RAS-3HVNC1 - 3-4,2 ECG 1500 DX13-HI 2920 RAS-5HVNC1E RAS-5HNC1E 3-4,2 ECG 1500 DX15-HI 2920 RAS-6HVNC1E RAS-6HNC1E 3-4,2 ECG 2000 DX22-HI 4380 - RAS-8HNCE 3-4,2 ECG 2500 DX22-HI 5110 - RAS-8HNCE 3-4,2 ECG 2500 DX28-HI 5110 - RAS-10HNCE 3-4,2 ECG 3000 DX28-HI 5840 - RAS-10HNCE 3-4,2 Modelo Caudal Nominal
m³/hAlcance Recomendado
mECM 2500 VRF24-HI 4100 2,5-3,8 ECM 1000 VRF8-HI 1640 2,5-3,8 ECM 1500 VRF12-HI 2460 2,5-3,8 ECM 2000 VRF16-HI 3280 2,5-3,8 ECM 2000 VRF19-HI 3280 2,5-3,8 ECM 2500 VRF21-HI 4100 2,5-3,8 ECM 3000 VRF26-HI 4920 2,5-3,8 ECG 1000 VRF10-HI 2190 3-4,2 ECG 1500 VRF13-HI 2920 3-4,2 ECG 1500 VRF15-HI 2920 3-4,2 ECG 2000 VRF20-HI 4380 3-4,2 ECG 2000 VRF24-HI 4380 3-4,2 ECG 2500 VRF25-HI 5110 3-4,2 ECG 2500 VRF29-HI 5110 3-4,2 ECG 3000 VRF29-HI 5840 3-4,2
