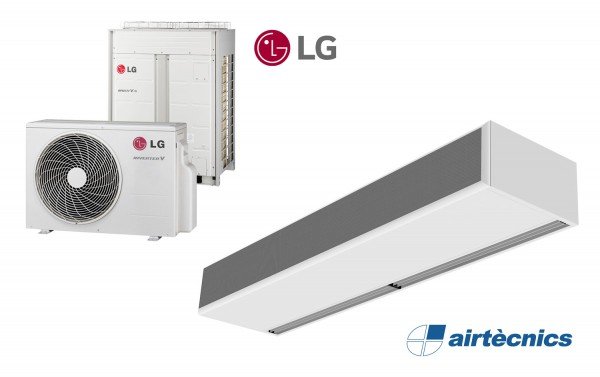

Cortina de aire Windbox DX para Bomba de Calor LG
La gama de cortinas de aire WINDBOX ofrece equipos adecuados para todo tipo de accesos comerciales. Se trata de una cortina de aire compacta y robusta, fabricada en acero galvanizado, perteneciente a nuestra gama estándar y con un diseño atemporal. Está preparada para su instalación vista sobre la puerta y admite múltiples configuraciones de instalación en falso techo.
Su versión compatible con bomba de calor de alta eficiencia energética permite conseguir una reducción de hasta el 70 % en el consumo energético y en las emisiones de CO₂ (en modo calefacción).
Sensores preinstalados en la batería de expansión directa. Como opción, bajo pedido, también puede funcionar en modo frío (refrigeración), incorporando una bomba de condensados opcional. Incluye prefiltro interno.
Control avanzado Plug & Play. Incluye: control avanzado PRO con pantalla LCD y termostato integrado, contacto de puerta, cable RJ11 de 7 m y mando a distancia.
DX 1:1
Incluye el KIT de interfaz DX PAHCMRA000 adaptado para la cortina de aire y el control programable LG PREMTB001. Preparada para la conexión a una bomba de calor LG Inverter (R32/R410) con válvula de expansión directa, no incluida, que deberá ser adquirida por el cliente.
DX VRF
Requiere un KIT de interfaz VRF de LG adaptado para cortinas de aire, con válvula de expansión y control programable. Consúltenos. Preparada para la conexión a una unidad exterior de bomba de calor LG VRF (R32/R410) con válvula de expansión directa, no incluida, que deberá ser adquirida por el cliente.
- Cortina de aire con bomba de calor de alto ahorro energético: Reducción de hasta el 70% en consumo y emisiones de CO2 (modo calor).
- Bastidor autoportante de acero galvanizado, acabado con pintura epoxi-poliéster de color blanco RAL9016 como estándar. Otros colores o acero inoxidable disponible bajo pedido.
- Rejilla frontal de absorción microperforada con funciones de filtro regenerable de fácil servicio. Prefiltro interno incluido.
- Difusores lineales de descarga con lamas de aluminio anodizado tipo airfoil, regulables 15º en ambas direcciones.
- Ventiladores centrífugos de doble aspiración con motores de rotor externo de bajo nivel sonoro. Selector de 5 velocidades. Los modelos "EC" incorporan ventiladores eficientes de muy bajo consumo.
- Incluye batería expansión directa para trabajar en modo calor con sensores de temperatura instalados. Bajo pedido se puede modificar para trabajar en modo frío y calor (no recomendado) con bomba de condensación de agua opcional.
- Control Plug&Play avanzado. Incluye: Control Advanced PRO con pantalla LCD y termostato integrado, contacto de puerta, cable RJ11 de 7m y mando a distancia.
- DX 1:1:
Preparada para conectar a bomba de calor LG Inverter (R410A/R32) con válvula de expansión directa, no incluida a adquirir por el cliente.
Incluye Kit Interface DX adaptado para cortina y controlador programable LG . - DX VRF:
Preparada para conectar a bomba de calor LG VRF (R410A) y válvula de expansión directa , no incluidas, a adquirir por el cliente.
Incluye Kit Interface VRF adaptado para cortina y controlador programable LG .
Modelo Caudal Nominal
m³/hAlcance Recomendado
mUnidad Exterior 230Vx1 Unidad Exterior 400Vx3 ECG 1000 DX10-LG 2190 3-4,2 UUD1 U30 (36) UUD3 U30 (36) 5/8" - 3/8" ECM 1000 DX8-LG 1640 2,5-3,8 UUC1 U40 (30) - 5/8" - 3/8" ECM 1500 DX11-LG 2460 2,5-3,8 UUD1 U30 (36) UUD3 U30 (36) 5/8" - 3/8" ECM 2000 DX16-LG 3280 2,5-3,8 UUD1 U30 (60) UUD3 U30 (60) 5/8" - 3/8" ECM 2500 DX22-LG 4100 2,5-3,8 - UU70W U34 1”1/8 ECM 3000 DX27-LG 4920 2,5-3,8 - UU85W U74 7/8" - 1/2" ECG 1500 DX15-LG 2920 3-4,2 UUD1 U30 (48) UUD3 U30 (48) 5/8" - 3/8" ECG 2000 DX22-LG 4380 3-4,2 - UU70W U34 1" - 3/8" ECG 2500 DX22-LG 5110 3-4,2 - UU70W U34 1 ECG 2500 DX27-LG 5110 3-4,2 - UU85W U74 7/8" - 1/2" ECG 3000 DX27-LG 5840 3-4,2 - UU85W U74 7/8" - 1/2" Modelo Caudal Nominal
m³/hAlcance Recomendado
mECM 1000 VRF8-LG 1640 2,5-3,8 5/8" - 3/8" ECM 1500 VRF12-LG 2460 2,5-3,8 5/8" - 3/8" ECM 2000 VRF16-LG 3280 2,5-3,8 5/8" - 3/8" ECM 3000 VRF26-LG 4920 2,5-3,8 7/8" - 1/2" ECG 1000 VRF10-LG 2190 3-4,2 5/8" - 3/8" ECG 1500 VRF15-LG 2920 3-4,2 5/8" - 3/8" ECG 2000 VRF24-LG 4380 3-4,2 1" - 3/8" ECG 2000 VRF20-LG 4380 3-4,2 1 ECG 2500 VRF25-LG 5110 3-4,2 7/8" - 1/2" ECG 2500 VRF29-LG 5110 3-4,2 7/8" - 1/2" ECG 3000 VRF29-LG 5840 3-4,2 7/8" - 1/2" ECG 3000 VRF34-LG 5840 3-4,2 7/8" - 1/2" ECM 2000 VRF19-LG 3280 2,5-3,8 1" - 3/8" ECM 2500 VRF21-LG 4100 2,5-3,8 1" - 3/8" ECM 2500 VRF24-LG 4100 2,5-3,8 1" - 3/8" Modelo Caudal Nominal
m³/hAlcance Recomendado
mUnidad Exterior 230Vx1 Unidad Exterior 400Vx3 ECG 1000 DX10-LG 2190 3-4,2 UUD1 U30 (36) UUD3 U30 (36) 5/8" - 3/8" ECM 1000 DX8-LG 1640 2,5-3,8 UUC1 U40 (30) - 5/8" - 3/8" ECM 1500 DX11-LG 2460 2,5-3,8 UUD1 U30 (36) UUD3 U30 (36) 5/8" - 3/8" ECM 2000 DX16-LG 3280 2,5-3,8 UUD1 U30 (60) UUD3 U30 (60) 5/8" - 3/8" ECM 2500 DX22-LG 4100 2,5-3,8 - UU70W U34 1”1/8 ECM 3000 DX27-LG 4920 2,5-3,8 - UU85W U74 7/8" - 1/2" ECG 1500 DX15-LG 2920 3-4,2 UUD1 U30 (48) UUD3 U30 (48) 5/8" - 3/8" ECG 2000 DX22-LG 4380 3-4,2 - UU70W U34 1" - 3/8" ECG 2500 DX22-LG 5110 3-4,2 - UU70W U34 1 ECG 2500 DX27-LG 5110 3-4,2 - UU85W U74 7/8" - 1/2" ECG 3000 DX27-LG 5840 3-4,2 - UU85W U74 7/8" - 1/2" Modelo Caudal Nominal
m³/hAlcance Recomendado
mECM 1000 VRF8-LG 1640 2,5-3,8 5/8" - 3/8" ECM 1500 VRF12-LG 2460 2,5-3,8 5/8" - 3/8" ECM 2000 VRF16-LG 3280 2,5-3,8 5/8" - 3/8" ECM 3000 VRF26-LG 4920 2,5-3,8 7/8" - 1/2" ECG 1000 VRF10-LG 2190 3-4,2 5/8" - 3/8" ECG 1500 VRF15-LG 2920 3-4,2 5/8" - 3/8" ECG 2000 VRF24-LG 4380 3-4,2 1" - 3/8" ECG 2000 VRF20-LG 4380 3-4,2 1 ECG 2500 VRF25-LG 5110 3-4,2 7/8" - 1/2" ECG 2500 VRF29-LG 5110 3-4,2 7/8" - 1/2" ECG 3000 VRF29-LG 5840 3-4,2 7/8" - 1/2" ECG 3000 VRF34-LG 5840 3-4,2 7/8" - 1/2" ECM 2000 VRF19-LG 3280 2,5-3,8 1" - 3/8" ECM 2500 VRF21-LG 4100 2,5-3,8 1" - 3/8" ECM 2500 VRF24-LG 4100 2,5-3,8 1" - 3/8"
