Cortina de aire Windbox M,G

WINDBOX es una cortina de aire compacta y robusta de nuestra gama estándar con un diseño atemporal y agradable a la vista. Es una cortina de aire adecuada para todo tipo de entradas comerciales e industriales, tanto para instalación horizontal sobre la puerta como para montaje vertical a ambos lados del acceso o integrada en falso techo.

Mediante la incorporación de una serie de accesorios, la cortina de aire WINDBOX, dispone de hasta nueve configuraciones diferentes de instalación, lo que juntamente a la gran variedad de posibles acabados, la convierte en una cortina de aire extremadamente versátil.

Disponible en versión “P” con batería de agua caliente, “E” con resistencias eléctricas blindadas de tres etapas y regulación integrada o “A” sin calefacción, solo aire. También está disponible la versión “DX” con bomba de calor mediante batería de expansión directa, consulte modelos DX para más información.

Control Plug&Play avanzado. Incluye: Control Advanced PRO con pantalla LCD y termostato integrado, contacto de puerta, cable RJ11 de 7 m y mando a distancia. Opcional: Control Clever PRO inteligente programable compatible con Modbus RTU para BMS.

La cortina de aire Windbox ha obtenido la certificación CSA según la norma UL y CSA para su presencia en mercados norteamericanos.





Especificaciones Básicas
    Alcance máximo
M: 3,5 m  |  ECM: 3,8 m  |  G: 4 m  |  ECG: 4,2 m
    Caudal
1660 - 7200 m3/h
    Longitud
1 m a 3 m
    Ventiladores
* Centrífugos doble aspiración 5 velocidades, bajo nivel sonoro y consumo reducido
    Tipos de calefacción
** E: eléctrica 3 etapas  |  P: agua  |  A: sin calefacción  |  DX: bomba calor
    Potencia calorífica
E: 3 - 30 kW  |  P: 8,5 - 40,3 kW
    Bastidor
*** Acero galvanizado
    Tipo de rejilla
Microperforada con función de prefiltro
    Lamas de descarga
Aluminio, tipo airfoil ajustable 0-15º cada lado
    Acabados
RAL 9016 estándar  |  Otros colores bajo pedido  |  Acero inoxidable
    Control
Incluye: Plug&Play Advanced PRO + control remoto  |  Opcional: Control Clever PRO
[*] Los modelos “EC” incorporan ventiladores eficientes de muy bajo consumo.
[**] Los modelos DX incorporan bomba de calor. Para más información, consulte la página correspondiente.
[***] Bajo pedido, las dimensiones pueden ser a medida.
Datos Técnicos  Filtros
 Filtros
Calefacción
Sin calefacción
Eléctrica
Agua
Medida
1000
1500
2000
2500
3000
Todas
Frecuencia
50Hz
60Hz
Dimensiones
Cortina de aire Windbox M,G
Instalación vista
Falso techo superficie visible
Falso techo superficie visible
ID + OD
ID + OD
Falso techo superficie invisible
Falso techo superficie invisible
Kit Marco Empotrable
Kit Marco Empotrable
Cortina de aire Windbox M,G - Dimensiones
Accesorios
Airtècnics ofrece una amplia gama de accesorios diseñados para complementar y optimizar cualquier instalación de cortinas de aire, incluyendo soportes, sensores, soluciones de control inteligente y opciones de personalización.
Control principal
Silentblock - Techo
Soporte - Pared
Soporte - Suelo
Válvulas 2 vías
Valvulas proporcionales
Control avanzado II:PCB intel. con Modbus RTU+Con Puerta
Control avanzado II: TFT color+PCB inteligente+Modbus RTU
Clever PRO para cortina de aire
Control ADVANCED PRO cortinas 2 y 5 velocidades
Ángulo con silentblock
Silentblock suspensor para varilla M8

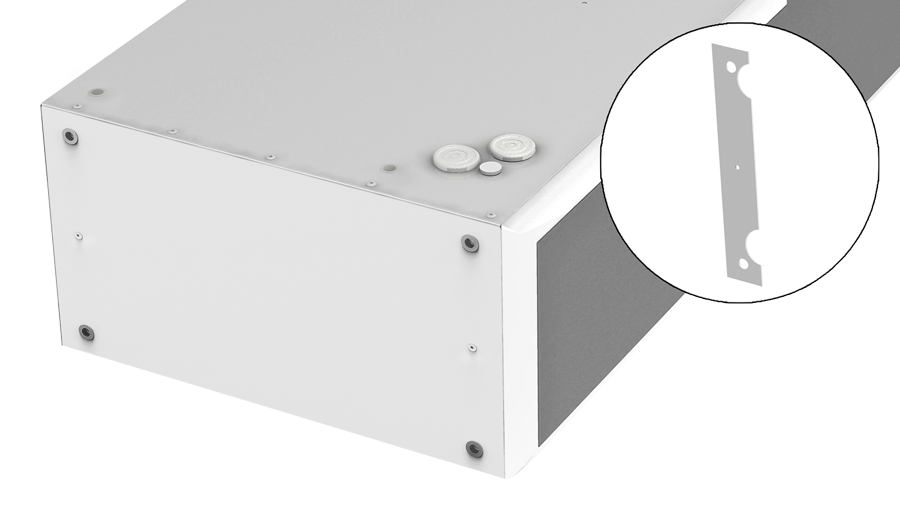

Fijación lateral para WINDBOX MG con refuerzos
Conjunto soporte pared carril 800+VR Windbox, Windbox Emp, VARI, Windbox SB-BB Emp
Conjunto soporte pared carril 720 KOOL + Plenum
Conjunto soporte pared carril 640 + VR DUOJET
Conjunto pie decorativo + tornillería WINDBOX MG Zincor Vertical
Conjunto fijación superior+torn. de 2 Windbox M-ECM-G-ECG
Conjunto unión intermedia + torn. 2 WINDBOX M-ECM-G-ECG Verticales
Conjunto unión intermedia + superior 2 WINDBOX MG Vertical
Conjunto válv+act ON/OFF Pres. Indep. Cau. Ajust. DN25L 1"
Conjunto válv+act ON/OFF Pres. Indep. Cau. Ajust. DN20 3/4"
Válvula Solenoide 1" 230V Estándar hasta 90ºC (Electroválvula 2 vías)
Válvula Solenoide 3/4" 230V junta FPM hasta 130ºC (Electroválvula 2 vías)
Incremento cambio Add On RJ11 5 velocidades agua de ON-OFF a 0-10V
Conjunto válv+act modular Pres. Indep. Cau. Ajust. DN25L 1"
Conjunto válv+act modular Pres. Indep. Cau. Ajust. DN20 3/4"
