Cortina de aire Windbox con tecnología Kleenfan

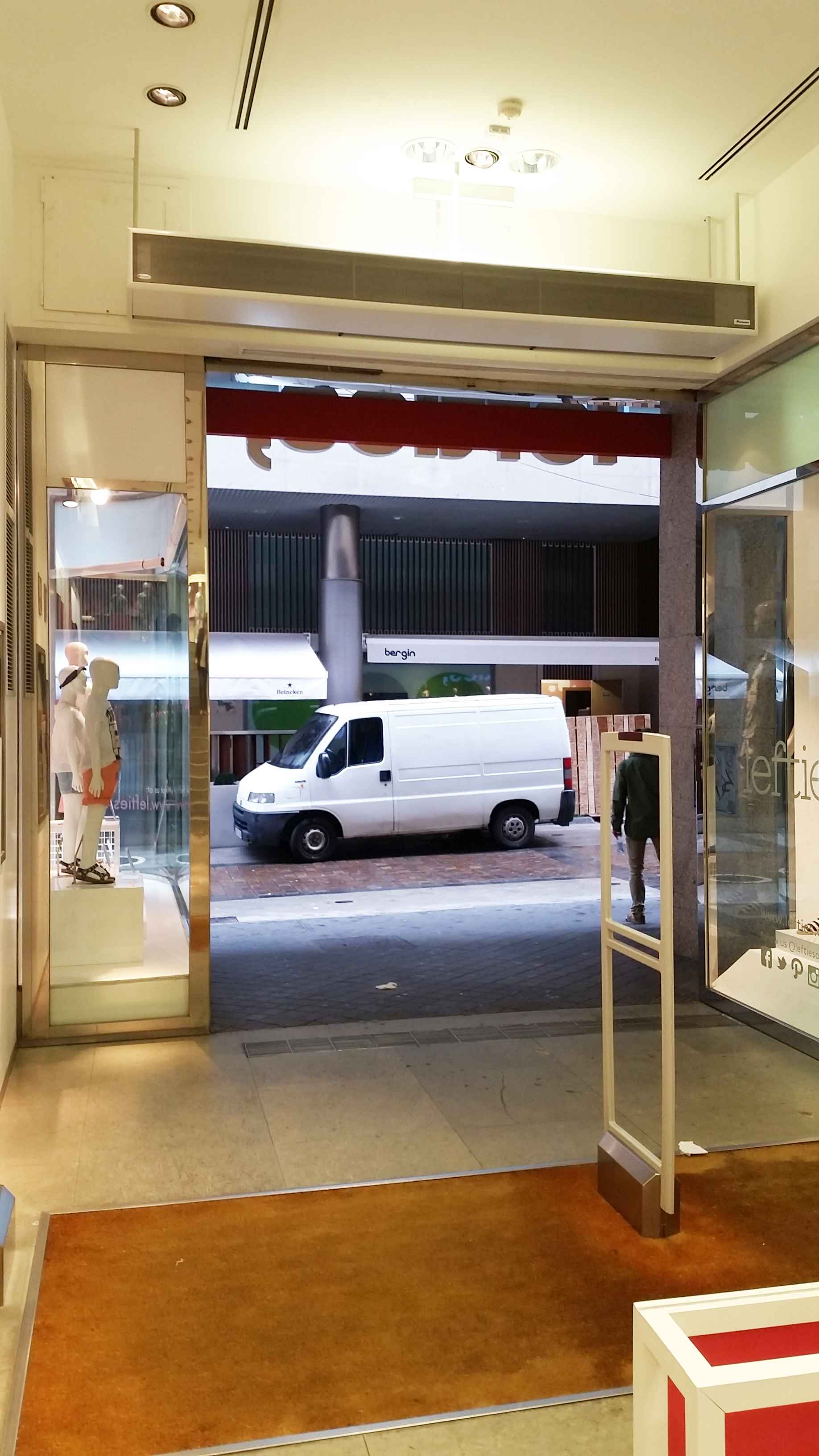

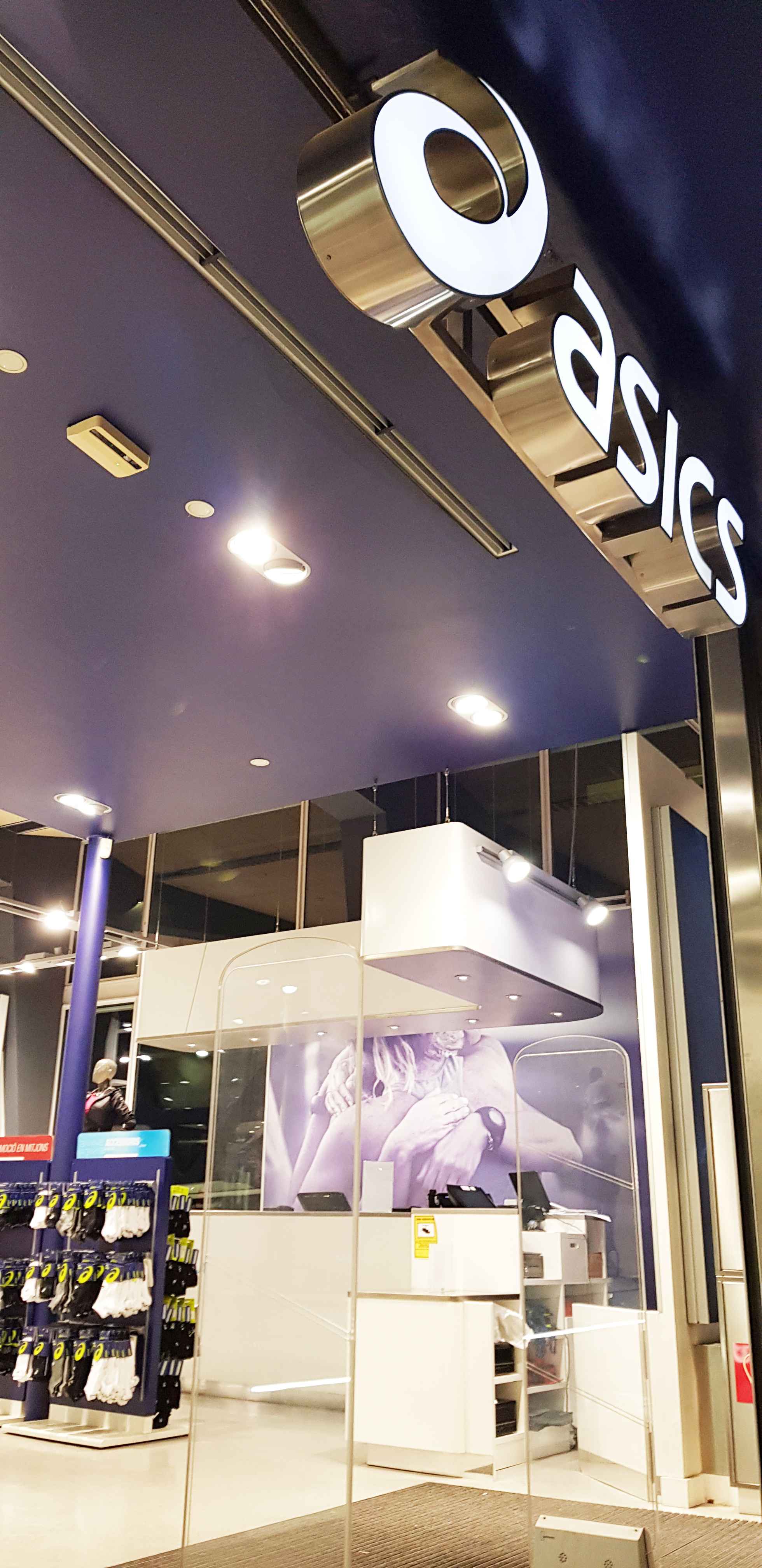

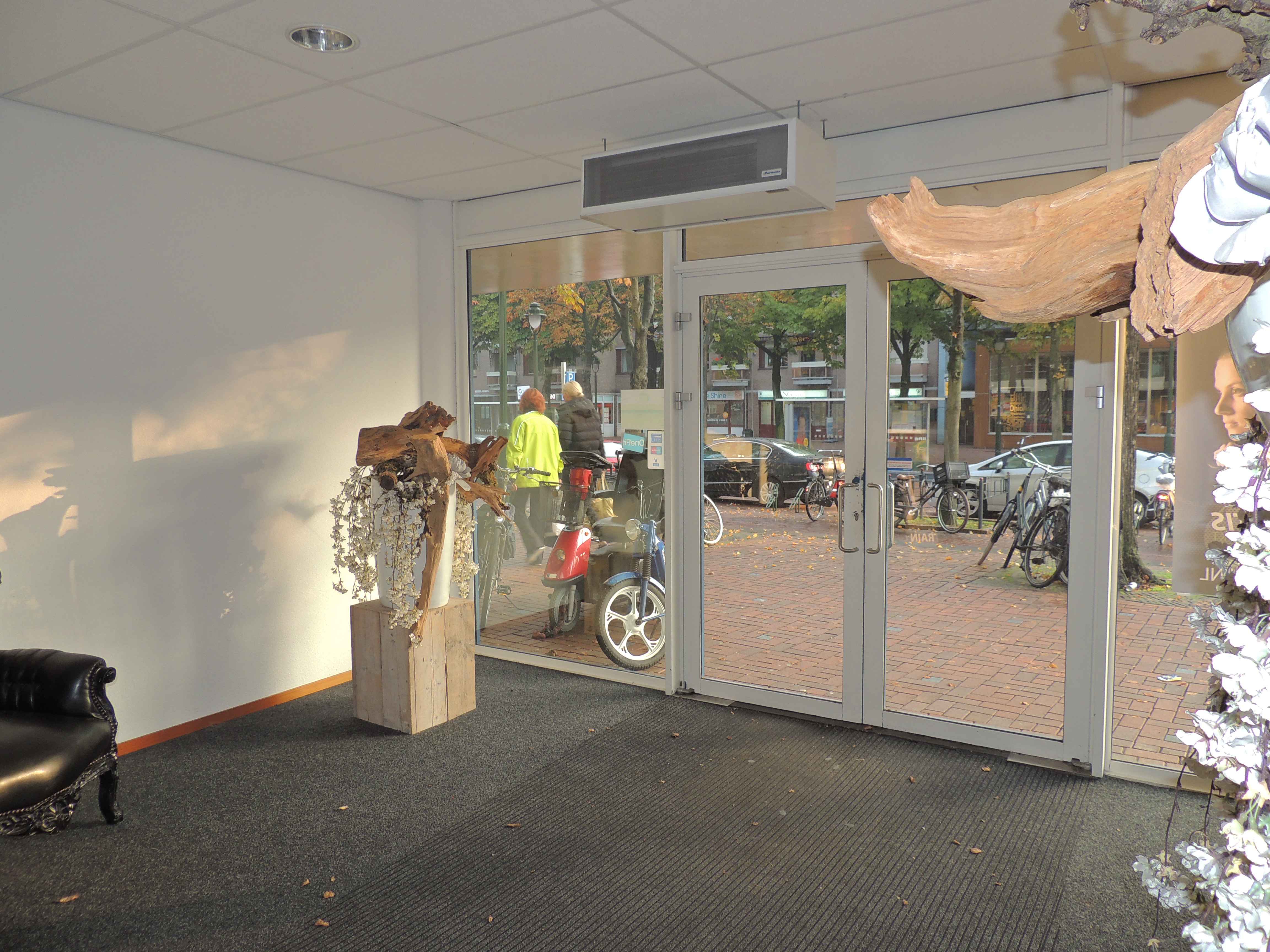

Cortina de aire Windbox robusta, de diseño atemporal y gran versatilidad con tecnología Kleenfan de fotocatálisis que desinfecta y purifica el aire, para puertas comerciales e industriales

Tecnología Kleenfan con ventiladores de acción desinfectante fotocatalítica. Los rayos UV-A actúan sobre el dióxido de titanio de la turbina generando Especies Reactivas del Oxígeno (ERO) que, a través de reacciones de oxidación/reducción, eliminan una amplia gama de organismos reduciéndolos hasta un 99,9%.
Mineraliza la mayor parte de los contaminantes presentes en zonas urbanas producidos por vehículos e industria (NOx, SOx, COx, formaldehídos, COVs, etc.).
Indicador de la calidad del aire con 4 niveles de estado y alarma de sustitución de cartucho biocida de peróxido de hidrógeno (aproximadamente cada 3 meses).
Incluye Control Avanzado Clever con programa de desinfección funcionando 24h/día, indicador de 4 niveles de la calidad del aire y de alarma recambio del cartucho biocida de peróxido de hidrógeno (alrededor de 3 meses de duración, dependiendo de las condiciones). Plug&Play, programable, inteligente, automático, ahorro energético, Modbus RTU por PLC…).
Carcasa autoportante de acero galvanizado, acabada con pintura epoxi-poliéster de color blanco RAL 9016 como estándar. Otros colores o acero inoxidable disponibles bajo pedido.
Reja frontal de absorción microperforada con funciones de filtro regenerable de fácil servicio. No necesita prefiltros.
Difusores lineales de descarga con lamas de aluminio anodizado tipo airfoil, regulables 15º en ambas direcciones.
Ventiladores centrífugos EC de doble aspiración con motores de rotor externo de muy bajo consumo y nivel sonoro. Selector de 5 velocidades.
Los modelos "P" incorporan batería de agua caliente. Los modelos "E" incorporan batería eléctrica de tres etapas con regulación incluida. Los modelos "A" son sin calefacción, sólo aire. Opcional "DX" con batería de expansión directa.

Ficha técnica Windbox FC

Catálogo Cortinas de Aire 2019

Ficheros BIM

Solicitar más información

50Hz
60Hz

Modelo	Caudal Nominal m³/h	Altura Recomendada m
ECM 1000 A FC	1840	2,5-3,8
ECM 1500 A FC	2760	2,5-3,8
ECM 2000 A FC	3680	2,5-3,8
ECM 2500 A FC	4600	2,5-3,8
ECM 3000 A FC	5520	2,5-3,8
ECG 1000 A FC	2700	3-4,2
ECG 1500 A FC	3600	3-4,2
ECG 2000 A FC	5400	3-4,2
ECG 2500 A FC	6300	3-4,2
ECG 3000 A FC	7200	3-4,2

Modelo	Caudal Nominal m³/h	Potencia Calefacción 400Vx3 kW	Altura Recomendada m
ECM 1000 E FC	1840	3/6/9	2,5-3,8
ECM 1500 E FC	2760	4/8/12	2,5-3,8
ECM 2000 E FC	3680	6/12/18	2,5-3,8
ECM 2500 E FC	4600	6/12/18	2,5-3,8
ECM 3000 E FC	5520	8/16/24	2,5-3,8
ECG 1000 E FC	2700	5/10/15	3-4,2
ECG 1500 E FC	3600	7,5/15/22,5	3-4,2
ECG 2000 E FC	5400	10/20/30	3-4,2
ECG 2500 E FC	6300	10/20/30	3-4,2
ECG 3000 E FC	7200	10/20/30	3-4,2

Modelo	Caudal Nominal m³/h	Potencia Calefacción 80/60ºC kW	Potencia Calefacción 60/40ºC kW	Potencia Calefacción 50/40ºC kW	Altura Recomendada m
ECM 1000 P86 FC	1720	9.38	-	-	2,5-3,8
ECM 1500 P86 FC	2580	14.58	-	-	2,5-3,8
ECM 2000 P86 FC	3440	21.12	-	-	2,5-3,8
ECM 2500 P86 FC	4300	27.53	-	-	2,5-3,8
ECM 3000 P86 FC	5160	33.99	-	-	2,5-3,8
ECG 1000 P86 FC	2550	11.04	-	-	3-4,2
ECG 1500 P86 FC	3400	16.02	-	-	3-4,2
ECG 2000 P86 FC	5100	24.92	-	-	3-4,2
ECG 2500 P86 FC	5950	31.16	-	-	3-4,2
ECG 3000 P86 FC	6800	37.35	-	-	3-4,2
ECM 1000 P64 FC	1720	-	8.77	-	2,5-3,8
ECM 1500 P64 FC	2580	-	14.02	-	2,5-3,8
ECM 2000 P64 FC	3440	-	18.7	-	2,5-3,8
ECM 2500 P64 FC	4300	-	23.33	-	2,5-3,8
ECM 3000 P64 FC	5160	-	29.05	-	2,5-3,8
ECG 1000 P64 FC	2550	-	10.42	-	3-4,2
ECG 1500 P64 FC	3400	-	15.47	-	3-4,2
ECG 2000 P64 FC	5100	-	22.29	-	3-4,2
ECG 2500 P64 FC	5950	-	26.61	-	3-4,2
ECG 3000 P64 FC	6800	-	32.1	-	3-4,2
ECM 1000 P54 FC	1720	-	-	8.74	2,5-3,8
ECM 1500 P54 FC	2580	-	-	14.71	2,5-3,8
ECM 2000 P54 FC	3440	-	-	19.13	2,5-3,8
ECM 2500 P54 FC	4300	-	-	24.95	2,5-3,8
ECM 3000 P54 FC	5160	-	-	30.54	2,5-3,8
ECG 1000 P54 FC	2550	-	-	10.56	3-4,2
ECG 1500 P54 FC	3400	-	-	16.37	3-4,2
ECG 2000 P54 FC	5100	-	-	23.15	3-4,2
ECG 2500 P54 FC	5950	-	-	28.76	3-4,2
ECG 3000 P54 FC	6800	-	-	34.03	3-4,2

Modelo	Caudal Nominal m³/h	Altura Recomendada m
ECM 1000 A FC	1840	2,5-3,8
ECM 1500 A FC	2760	2,5-3,8
ECM 2000 A FC	3680	2,5-3,8
ECM 2500 A FC	4600	2,5-3,8
ECM 3000 A FC	5520	2,5-3,8
ECG 1000 A FC	2700	3-4,2
ECG 1500 A FC	3600	3-4,2
ECG 2000 A FC	5400	3-4,2
ECG 2500 A FC	6300	3-4,2
ECG 3000 A FC	7200	3-4,2

Modelo	Caudal Nominal m³/h	Potencia Calefacción 400Vx3 kW	Altura Recomendada m
ECM 1000 E FC	1840	3/6/9	2,5-3,8
ECM 1500 E FC	2760	4/8/12	2,5-3,8
ECM 2000 E FC	3680	6/12/18	2,5-3,8
ECM 2500 E FC	4600	6/12/18	2,5-3,8
ECM 3000 E FC	5520	8/16/24	2,5-3,8
ECG 1000 E FC	2700	5/10/15	3-4,2
ECG 1500 E FC	3600	7,5/15/22,5	3-4,2
ECG 2000 E FC	5400	10/20/30	3-4,2
ECG 2500 E FC	6300	10/20/30	3-4,2
ECG 3000 E FC	7200	10/20/30	3-4,2

Modelo	Caudal Nominal m³/h	Potencia Calefacción 80/60ºC kW	Potencia Calefacción 60/40ºC kW	Potencia Calefacción 50/40ºC kW	Altura Recomendada m
ECM 1000 P86 FC	1720	9.38	-	-	2,5-3,8
ECM 1500 P86 FC	2580	14.58	-	-	2,5-3,8
ECM 2000 P86 FC	3440	21.12	-	-	2,5-3,8
ECM 2500 P86 FC	4300	27.53	-	-	2,5-3,8
ECM 3000 P86 FC	5160	33.99	-	-	2,5-3,8
ECG 1000 P86 FC	2550	11.04	-	-	3-4,2
ECG 1500 P86 FC	3400	16.02	-	-	3-4,2
ECG 2000 P86 FC	5100	24.92	-	-	3-4,2
ECG 2500 P86 FC	5950	31.16	-	-	3-4,2
ECG 3000 P86 FC	6800	37.35	-	-	3-4,2
ECM 1000 P64 FC	1720	-	8.77	-	2,5-3,8
ECM 1500 P64 FC	2580	-	14.02	-	2,5-3,8
ECM 2000 P64 FC	3440	-	18.7	-	2,5-3,8
ECM 2500 P64 FC	4300	-	23.33	-	2,5-3,8
ECM 3000 P64 FC	5160	-	29.05	-	2,5-3,8
ECG 1000 P64 FC	2550	-	10.42	-	3-4,2
ECG 1500 P64 FC	3400	-	15.47	-	3-4,2
ECG 2000 P64 FC	5100	-	22.29	-	3-4,2
ECG 2500 P64 FC	5950	-	26.61	-	3-4,2
ECG 3000 P64 FC	6800	-	32.1	-	3-4,2
ECM 1000 P54 FC	1720	-	-	8.74	2,5-3,8
ECM 1500 P54 FC	2580	-	-	14.71	2,5-3,8
ECM 2000 P54 FC	3440	-	-	19.13	2,5-3,8
ECM 2500 P54 FC	4300	-	-	24.95	2,5-3,8
ECM 3000 P54 FC	5160	-	-	30.54	2,5-3,8
ECG 1000 P54 FC	2550	-	-	10.56	3-4,2
ECG 1500 P54 FC	3400	-	-	16.37	3-4,2
ECG 2000 P54 FC	5100	-	-	23.15	3-4,2
ECG 2500 P54 FC	5950	-	-	28.76	3-4,2
ECG 3000 P54 FC	6800	-	-	34.03	3-4,2

Cortina de aire Windbox con tecnología Kleenfan - Dimensiones
