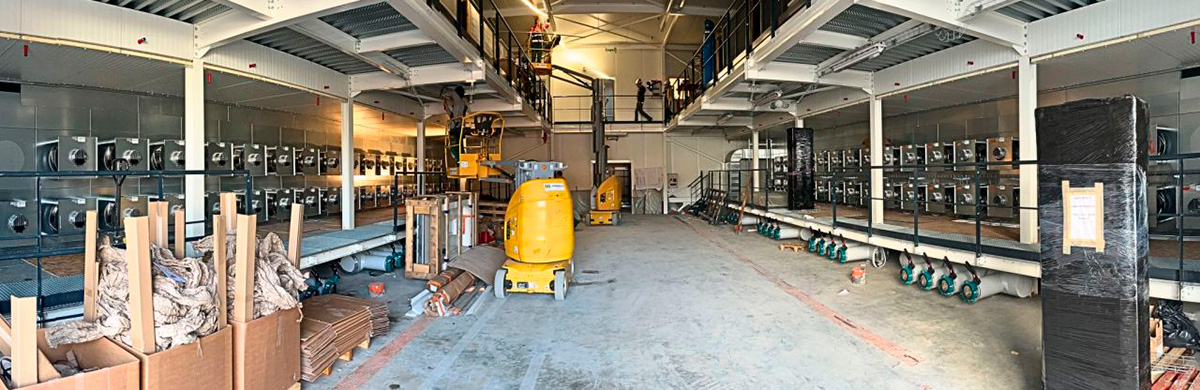

Projecte ECFanGrid extragrans en una cambra climàtica
Els nostres socis de Rosenberg France ens han compartit un cas d'estudi extraordinari sobre ventilació industrial. En aquesta ocasió, van col·laborar en la fabricació d'una gran cambra climàtica dissenyada per a un entorn industrial del sector de la climatització (HVAC), on el principal repte va ser garantir uns alts cabals d'aire, la màxima fiabilitat operativa i un rendiment estable en condicions extremes.
El repte
El projecte requeria un sistema capaç de moure més de 680.000 m³/h, mantenint una pressió estable i garantint un funcionament continu, fins i tot en cas de possibles fallades parcials del sistema.
A més, la instal·lació havia de funcionar en un rang de temperatures molt exigent, de -20 °C a +60 °C, i en condicions de fins a un 100 % d'humitat relativa.
La solució

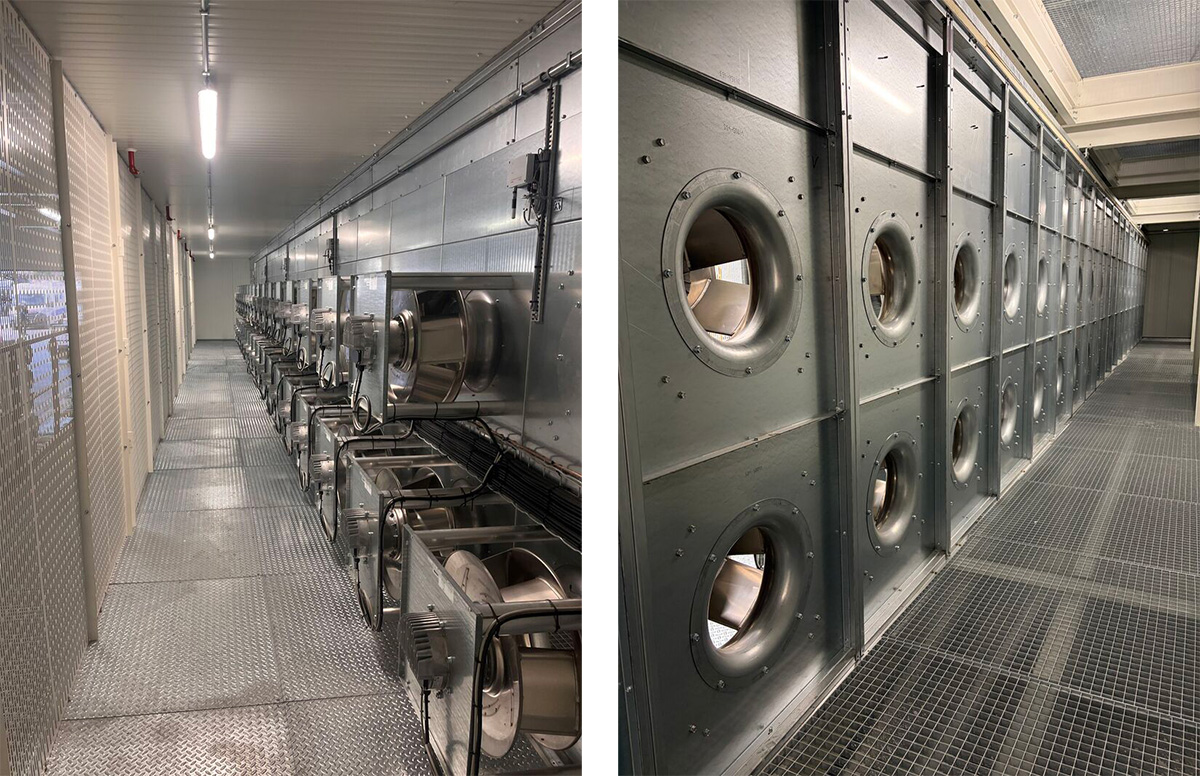

Es van dissenyar i instal·lar dos grans murs de ventiladors EC (ECFanGrid):
- 18 metres de llarg
- 2,5 metres d'alt
- 34 ventiladors EC Ø500 mm per mur
- Corrent d'aire de 682.500 m³/h
- Pressió de 1.100 Pa
L'abast del subministrament inclou tots els components necessaris per dur a terme el projecte de principi a fi:
- ventiladors EC d'alta eficiència
- estructura i panells per a la integració
- kit d'instal·lació
- configuració operativa redundant
Avantatges del sistema
Els sistemes ECFanGrid ofereixen una sèrie d'avantatges que els diferencien de qualsevol altra solució del mercat:
- Redundància i continuïtat operativa. Gràcies al funcionament en paral·lel dels ventiladors EC, el sistema manté el seu punt de funcionament fins i tot en cas de fallades múltiples d'unitats. Els ventiladors restants compensen automàticament augmentant la seva velocitat, la qual cosa evita que la UTA s'aturi i garanteix la continuïtat del procés.
- Alta eficiència energètica. La tecnologia EC permet optimitzar el consum d'energia i ajustar el funcionament del sistema a la demanda real de la instal·lació.
- Solució modular i a mida. El disseny modular facilita tant la integració en grans unitats de tractament d'aire industrials com els futurs treballs de manteniment o ampliació.
Aplicacions
Aquest tipus de mur de ventilació és especialment adequat per a:
- Cambres climàtiques
- Unitats de tractament d'aire industrials
- Sistemes d'aire condicionat especialitzats
- Processos industrials crítics
- Adaptació i modernització d'equips existents
Enginyeria de ventilació, a mida de cada projecte
Tota instal·lació industrial té requisits específics pel que fa al cabal, la pressió, la temperatura i la fiabilitat. Per tant, és essencial poder desenvolupar solucions a mida adequades per a aplicacions tècniques d'alta exigència.
A Airtècnics, desenvolupem solucions de ventilació industrial a mida per a projectes d'alt rendiment. En omplir el nostre formulari de contacte, un especialista en ventilació us podrà assessorar sobre com aconseguir els millors resultats.
