Cortina de aire Dam DX para Bomba de Calor LG
- Cortina de aire con bomba de calor de alto ahorro energético: Reducción de hasta el 70% en consumo y emisiones de CO2 (modo calor).
- Bastidor autoportante de acero galvanizado, acabado con pintura epoxi-poliéster de color blanco RAL9016 como estándar. Otros colores o acero inoxidable disponible bajo pedido.
- Panel frontal personalizable con posibilidad de incorporar logotipos, señalización, grafismos, imágenes, etc.
- La aspiración se realiza por detrás del panel frontal. No necesita mantenimiento.
- Difusores lineales de descarga con lamas de aluminio anodizado tipo airfoil, regulables 15º en ambas direcciones.
- Ventiladores centrífugos de doble aspiración con motores de rotor externo de bajo nivel sonoro. Selector de 5 velocidades. Los modelos "EC" incorporan ventiladores eficientes de muy bajo consumo.
- Incluye batería expansión directa para trabajar en modo calor con sensores de temperatura instalados.
- Control Plug&Play CS-5DX-NE con selector de 5 velocidades y cable telefónico de 7m incluidos.
- DX 1:1:
Preparada para conectar a bomba de calor LG Inverter (R410A/R32) con válvula de expansión directa, no incluida a adquirir por el cliente.
Incluye Kit Interface DX adaptado para cortina y controlador programable LG . - DX VRF:
Preparada para conectar a bomba de calor LG VRF (R410A) y válvula de expansión directa , no incluidas, a adquirir por el cliente.
Incluye Kit Interface VRF adaptado para cortina y controlador programable LG .
Modelo Caudal Nominal
m³/hAltura Recomendada
mUnidad Exterior 230Vx1 Unidad Exterior 400Vx3 Conexiones bomba de calor DAM ECM 1000 DX8-LG 1640 2,5-3,8 UUC1 U40 (30) - 5/8" - 3/8" DAM ECM 1500 DX11-LG 2460 2,5-3,8 UUD1 U30 (36) UUD3 U30 (36) 5/8" - 3/8" DAM ECM 2000 DX16-LG 3280 2,5-3,8 UUD1 U30 (60) UUD3 U30 (60) 5/8" - 3/8" DAM ECM 2500 DX22-LG 4100 2,5-3,8 - UU70W U34 1" - 3/8" DAM ECM 3000 DX27-LG 4920 2,5-3,8 - UU85W U74 7/8" - 1/2" DAM ECG 1000 DX10-LG 2190 3-4,2 UUD1 U30 (36) UUD3 U30 (36) 5/8" - 3/8" DAM ECG 1500 DX15-LG 2920 3-4,2 UUD1 U30 (48) UUD3 U30 (48) 5/8" - 3/8" DAM ECG 2000 DX22-LG 4380 3-4,2 - UU70W U34 1" - 3/8" DAM ECG 2500 DX22-LG 5110 3-4,2 - UU70W U34 1" - 3/8" DAM ECG 2500 DX27-LG 5110 3-4,2 - UU85W U74 7/8" - 1/2" DAM ECG 3000 DX27-LG 5840 3-4,2 - UU85W U74 7/8" - 1/2" Modelo Caudal Nominal
m³/hAltura Recomendada
mConexiones bomba de calor DAM ECM 1000 VRF8-LG 1640 2,5-3,8 5/8" - 3/8" DAM ECM 1500 VRF12-LG 2460 2,5-3,8 5/8" - 3/8" DAM ECM 2000 VRF16-LG 3280 2,5-3,8 5/8" - 3/8" DAM ECM 2000 VRF19-LG 3280 2,5-3,8 1" - 3/8" DAM ECM 2500 VRF21-LG 4100 2,5-3,8 1" - 3/8" DAM ECM 2500 VRF24-LG 4100 2,5-3,8 1" - 3/8" DAM ECM 3000 VRF26-LG 4920 2,5-3,8 7/8" - 1/2" DAM ECG 1000 VRF10-LG 2190 3-4,2 5/8" - 3/8" DAM ECG 1500 VRF15-LG 2920 3-4,2 5/8" - 3/8" DAM ECG 2000 VRF24-LG 4380 3-4,2 1" - 3/8" DAM ECG 2500 VRF25-LG 5110 3-4,2 7/8" - 1/2" DAM ECG 2500 VRF29-LG 5110 3-4,2 7/8" - 1/2" DAM ECG 3000 VRF29-LG 5840 3-4,2 7/8" - 1/2" DAM ECG 3000 VRF34-LG 5840 3-4,2 7/8" - 1/2" Modelo Caudal Nominal
m³/hAltura Recomendada
mUnidad Exterior 230Vx1 Unidad Exterior 400Vx3 Conexiones bomba de calor DAM ECM 1000 DX8-LG 1640 2,5-3,8 UUC1 U40 (30) - 5/8" - 3/8" DAM ECM 1500 DX11-LG 2460 2,5-3,8 UUD1 U30 (36) UUD3 U30 (36) 5/8" - 3/8" DAM ECM 2000 DX16-LG 3280 2,5-3,8 UUD1 U30 (60) UUD3 U30 (60) 5/8" - 3/8" DAM ECM 2500 DX22-LG 4100 2,5-3,8 - UU70W U34 1" - 3/8" DAM ECM 3000 DX27-LG 4920 2,5-3,8 - UU85W U74 7/8" - 1/2" DAM ECG 1000 DX10-LG 2190 3-4,2 UUD1 U30 (36) UUD3 U30 (36) 5/8" - 3/8" DAM ECG 1500 DX15-LG 2920 3-4,2 UUD1 U30 (48) UUD3 U30 (48) 5/8" - 3/8" DAM ECG 2000 DX22-LG 4380 3-4,2 - UU70W U34 1" - 3/8" DAM ECG 2500 DX22-LG 5110 3-4,2 - UU70W U34 1" - 3/8" DAM ECG 2500 DX27-LG 5110 3-4,2 - UU85W U74 7/8" - 1/2" DAM ECG 3000 DX27-LG 5840 3-4,2 - UU85W U74 7/8" - 1/2" Modelo Caudal Nominal
m³/hAltura Recomendada
mConexiones bomba de calor DAM ECM 1000 VRF8-LG 1640 2,5-3,8 5/8" - 3/8" DAM ECM 1500 VRF12-LG 2460 2,5-3,8 5/8" - 3/8" DAM ECM 2000 VRF16-LG 3280 2,5-3,8 5/8" - 3/8" DAM ECM 2000 VRF19-LG 3280 2,5-3,8 1" - 3/8" DAM ECM 2500 VRF21-LG 4100 2,5-3,8 1" - 3/8" DAM ECM 2500 VRF24-LG 4100 2,5-3,8 1" - 3/8" DAM ECM 3000 VRF26-LG 4920 2,5-3,8 7/8" - 1/2" DAM ECG 1000 VRF10-LG 2190 3-4,2 5/8" - 3/8" DAM ECG 1500 VRF15-LG 2920 3-4,2 5/8" - 3/8" DAM ECG 2000 VRF24-LG 4380 3-4,2 1" - 3/8" DAM ECG 2500 VRF25-LG 5110 3-4,2 7/8" - 1/2" DAM ECG 2500 VRF29-LG 5110 3-4,2 7/8" - 1/2" DAM ECG 3000 VRF29-LG 5840 3-4,2 7/8" - 1/2" DAM ECG 3000 VRF34-LG 5840 3-4,2 7/8" - 1/2"
Instalación vista

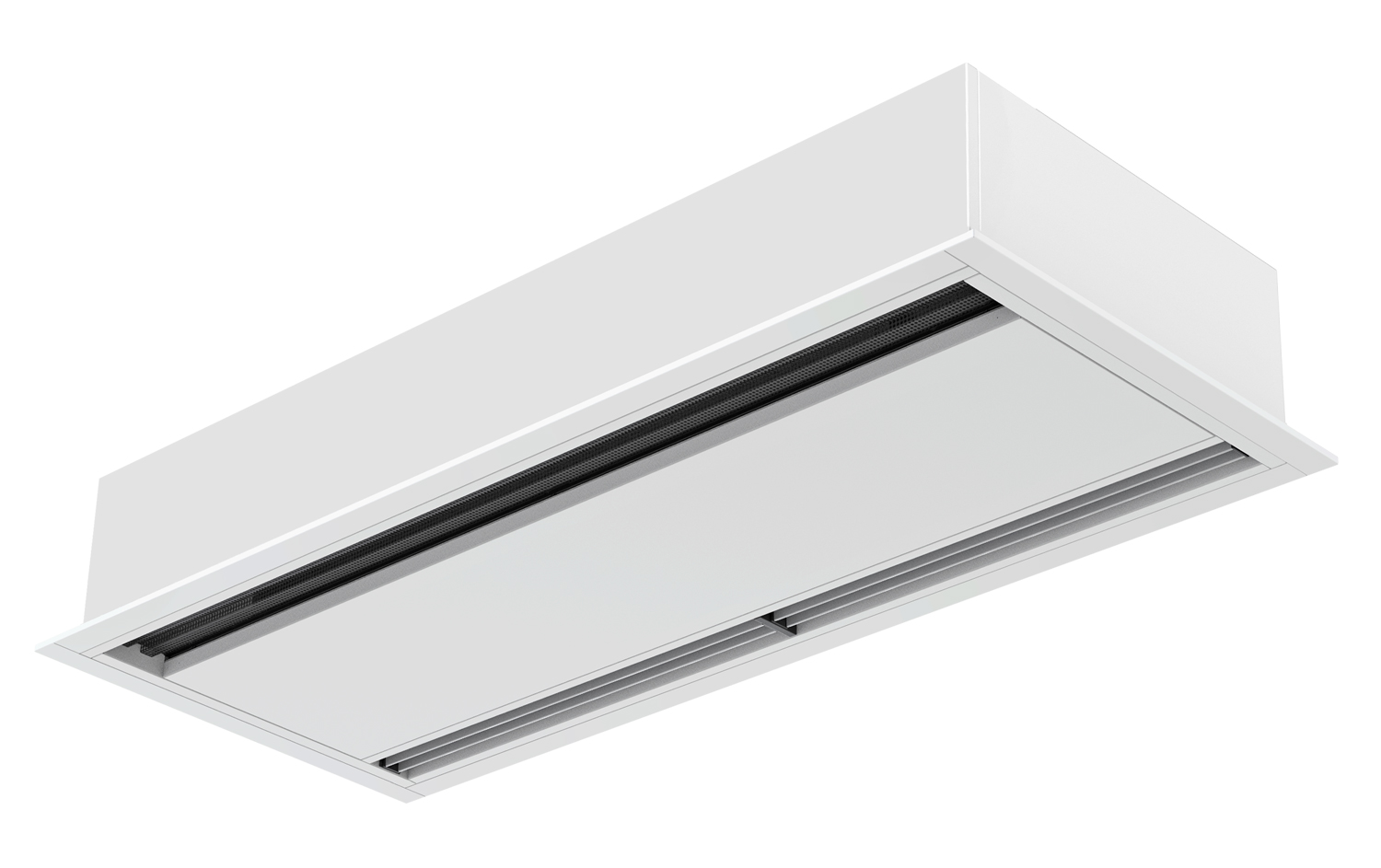

Kit Marco Empotrable
